Монтаж силового электрооборудования

От качества монтажа силового электрооборудования зависит функционирование любого промышленного объекта. Разбираемся, что включает этот вид работ, каковы этапы и требования к качеству.

Что относится к силовому электрооборудованию

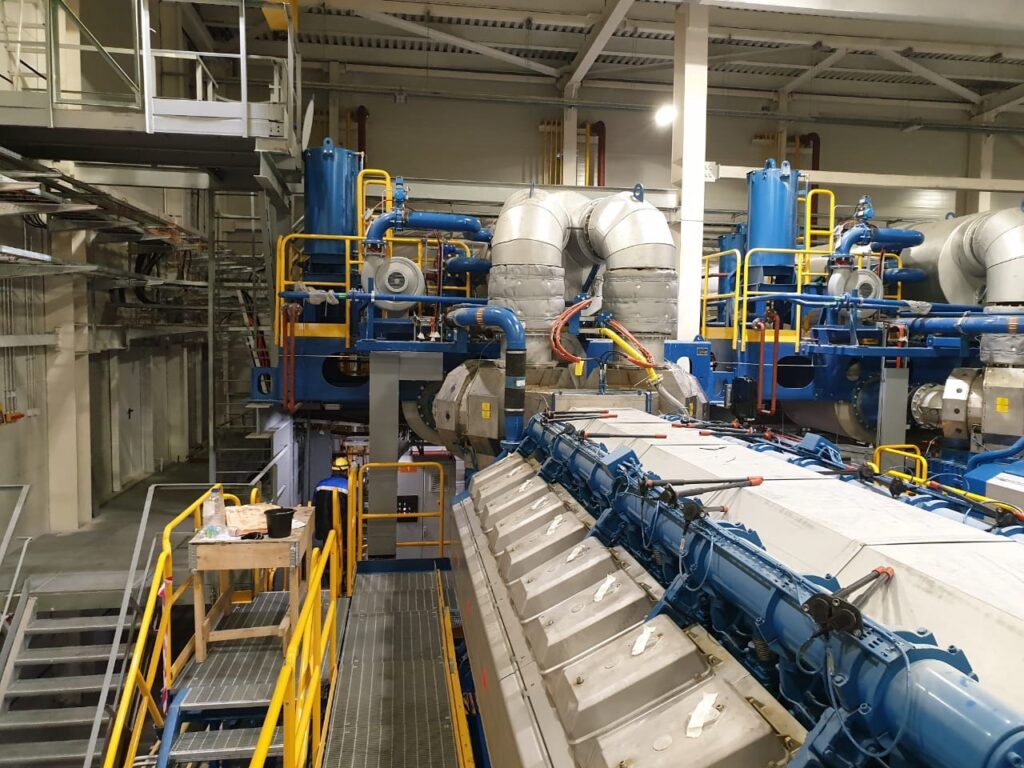

Под этим термином понимается любое устройство, которое используется для приема, преобразования и распределения электрической энергии. Силовое электрооборудование может быть как бытовым, так и промышленным.

Электроаппараты обязательно есть в жилых и промышленных зданиях. Простейший пример —  распределительный щит в квартире или в цехе. Любое предприятие применяет силовое электрооборудование.  Именно оно обеспечивает электроснабжение оборудования и технологических линий, освещение, функционирование энергозависимых систем вентиляции, отопления, водоснабжения, канализации и других. К этому перечню может относиться большое количество электротехники и инженерных систем, от насосных установок до электростанций.

В отдельный раздел можно выделить электрооборудование силовых сетей. Это  распределительные щиты, кабельные линии, шинопроводы, автоматические выключатели, разъединитель, трансформаторы тока и так далее. Благодаря этим устройствам электроэнергия распределяется от подстанции до конечных потребителей — станков, двигателей, осветительных приборов и т.д.

Когда нужен монтаж силового электрооборудования

Такая задача может быть актуальна:

1. Когда идет строительство завода, цеха, производственной линии, котельной, насосной станции и так далее
2. Во время капитального ремонта действующего предприятия
3. В процессе модернизации, увеличения потребляемой мощности
4. При переезде производства на новую площадку
5. На этапе автоматизации производства

Разные типы проектов могут включать в себя разные виды электромонтажа. В состав работ, к примеру, входят монтаж трансформаторов, оборудования трансформаторных станций и распределительных пунктов, кабеленесущих систем и металлоконструкций, прокладка и расключение силовых кабелей и многое другое.

Установка силового электрооборудования: подготовка и основные требования

Обследование объекта и подготовка проекта

Любой промышленный монтаж начинается с определения условий, где будут проходить работы: важно понять, какие есть ограничения на площадке (близость стен, перекрытий, действующего оборудования), достаточно ли места для монтажа металлоконструкций и подопорных элементов. Учитывается каждая конструкция.
Основной рабочий документ — проект производства работ (ППР), который разрабатывается на основании ГОСТов, ПУЭ и так далее.

Требования к размещению, подключению и безопасности

Силовое оборудование и кабельные металлоконструкции (лотки, лестницы, подопорные элементы) требуется устанавливать строго в соответствии с ППР. Оборудование размещают так, чтобы обеспечить свободный доступ для обслуживания, ремонта и замены. Соблюдают нормированные расстояния между токоведущими частями и заземленными конструкциями. Подключение выполняют с соблюдением цветовой маркировки проводов. Надежное контактное соединение обеспечивают в соответствии с РД (рабочей документацией). Металлические корпуса и конструкции заземляют.

Монтаж кабелей силовых линий

Подготовка трасс и выбор кабельной продукции

На этом этапе выполняют осмотр и очистку кабельных трасс (каналов, лотков, коробов, труб) от мусора и посторонних предметов.

Выбор кабеля определяют по проектной документации, при этом учитывают:

• материал жилы (медь или алюминий)
• сечение
• тип изоляции (ПВХ, сшитый полиэтилен, бумажная)
• номинальное напряжение
• условия прокладки (в земле, в воздухе, в помещении, в агрессивной среде)
• требования пожарной безопасности

Прокладка и крепление кабелей

В процессе монтажа кабели силовых линий прокладывают по подготовленным трассам: на лотках, в коробах, по лестницам, в трубах или траншеях. При поворотах соблюдают допустимый радиус изгиба, чтобы не повредить изоляцию. Кабели крепят с шагом, указанным в проекте, не допуская провисания и чрезмерного натяжения. При параллельной прокладке выдерживают зазоры между кабелями для охлаждения. В местах прохода через стены и перекрытия требуется устанавливать защитные гильзы или заводские кабельные проходки.

Испытания и измерения силового электрооборудования после монтажа

Какие испытания и измерения проводятся перед вводом в эксплуатацию

До и после прокладки у всех кабельных линий проверяют сопротивление изоляции. У некоторых монтажных организаций есть собственные электролаборатории, другие пользуются услугами профильных компаний. Организация собственной лаборатории требует наличия специализированного оборудования, квалифицированного персонала и соответствующей лицензии. Для заказчика же наличие таких мощностей у подрядчика — очевидное преимущество: испытания проводятся оперативнее и без привлечения сторонних организаций.

Один из ключевых этапов заключается в том, что электроустановка проверяется на соответствие проекту.

ПНР: проверка работоспособности и надежности системы

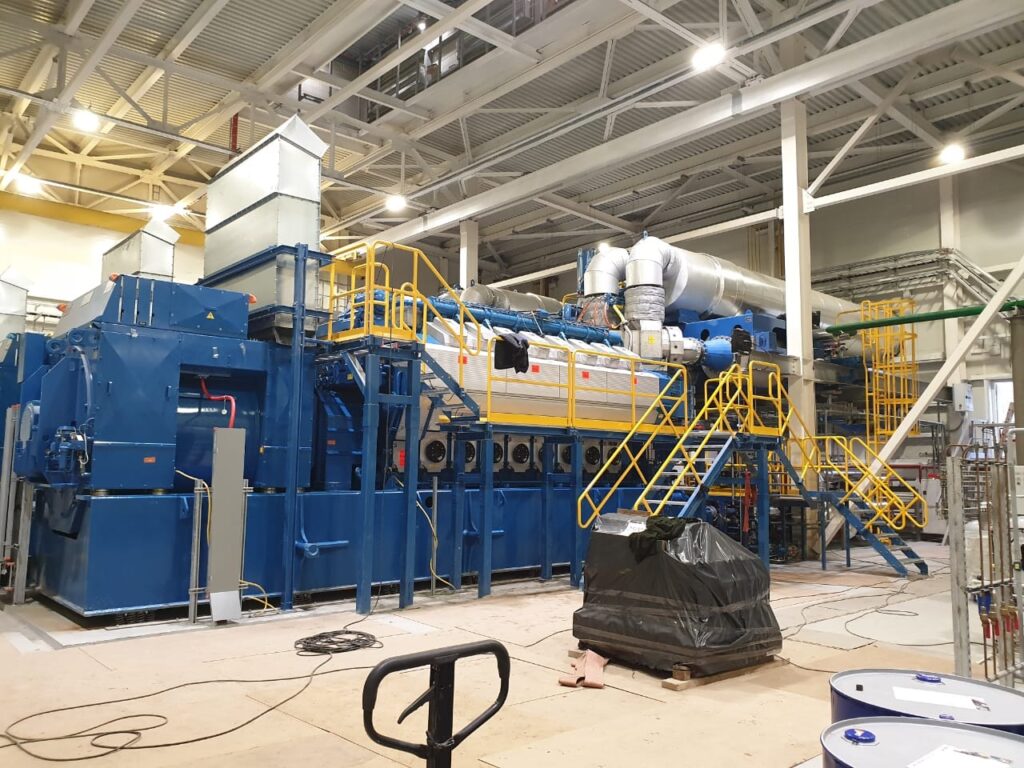

После того как оборудование смонтировано, кабельные металлоконструкции установлены, а все инженерные сети подключены, наступает этап пусконаладочных работ (ПНР). Это проверка готовности системы к работе под напряжением и в различных режимах эксплуатации.

Существуют отдельные организации, которые специализируются на ПНР. Иногда этот этап берет на себя поставщик оборудования, монтаж которого выполнялся, либо предприятие, в чью систему подключается новое смонтированное оборудование.

Требования к качеству монтажа силового электрооборудования

Безопасная эксплуатация и роль нормативных документов

Производитель выпускает силовое электрооборудование в соответствии с требованиями действующего ГОСТ. Выполнение всех монтажных работ происходит согласно нормативным документам, это позволяет избежать аварий, пожаров и поражения электрическим током. Документация учитывает все особенности площадки, не важно, идет ли речь про жилое здание или производство. Нормативы регламентируют не только качество монтажа, но и периодичность испытаний, объемы измерений, требования к персоналу.

После завершения монтажа предоставляется исполнительная документация, в которую входят акты скрытых работ, протоколы испытаний, исполнительные схемы и так далее. В этих документах фиксируют расположение фактических трасс кабелей, мест соединений, результаты замеров сопротивления изоляции, журнал прокладки с датами и многое другое. Такое оформление обязательно для сдачи объекта в эксплуатацию.

Требования к специалистам

К монтажу силового электрооборудования могут быть допущены только обученные и аттестованные сотрудники. Они должны иметь соответствующее образование (электротехнический профиль), группу по электробезопасности и практические навыки, которых требует работа с силовыми установками.

Проектный персонал обязан проходить регулярные инструктажи и проверку знаний: важны каждая норма и правило. Все работы требуется выполнять в исправных средствах индивидуальной защиты: спецодежде, диэлектрических перчатках, галошах, ковриках, с использованием изолированного инструмента, средств защиты глаз. Без таких мер даже качественное проектирование не гарантирует безопасность.
