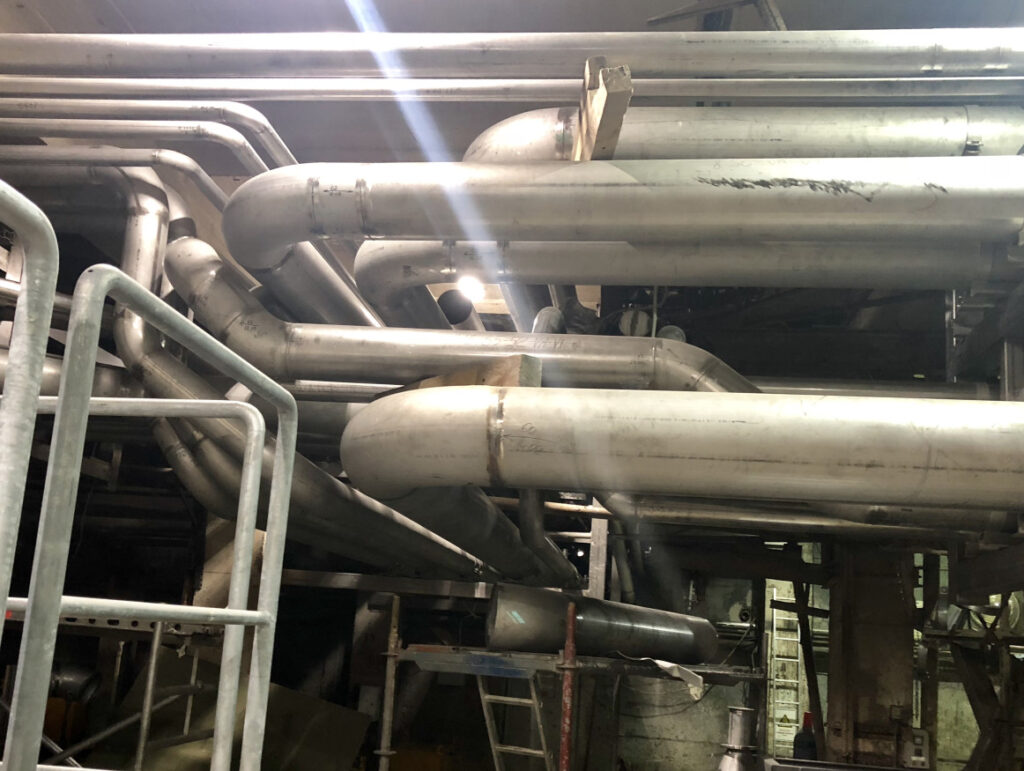

Технологическими трубопроводами (ТТ) называют коммуникации, связывающие технологическое оборудование между собой на промышленных предприятиях. ТТ состоят из труб, запорной арматуры, приборов учета. По ним происходит транспортировка различных веществ — жидкостей, газов или сыпучих материалов. Эти системы служат для доставки сырья, перекачки готовой продукции, удаления отходов и других производственных нужд. Представить без них современное производство невозможно.
ГОСТ технологических трубопроводов
Работа с ТТ опирается на государственные стандарты, регулирующие правила безопасности и требования к:
- проектированию
- монтажу
- эксплуатации
- контролю смонтированных трубопроводов
ГОСТ технологических трубопроводов, в частности, устанавливает требования к работе на взрывопожароопасных и химически опасных производствах. Документ регламентирует требования к:
- выбору и применению труб, деталей, арматуры
- сварке и термообработке
- размещению ТТ
- условиям нормальной эксплуатации
Каждое требование, которое диктует ГОСТ технологических трубопроводов, помогает обеспечить должный уровень качества монтажных работ и дальнейшей безопасной эксплуатации.
Требования к материалам и трубам
Выбор материала для труб необходимо осуществлять с учетом условий их последующей эксплуатации. Стальные трубы классифицируются по способу производства (горячекатаные, холоднодеформированные, электросварные) и маркам стали, которые строго регламентированы для каждого типа изделий.
При входном контроле проверяется наличие сертификатов с указанием марки стальной трубы, номера партии, результатов механических и гидравлических испытаний. Поверхность труб не должна иметь трещин, рванин, вмятин и расслоений. Для неметаллических труб (например, из ПВХ) также существуют профильные ГОСТы.
Требования к сварке и соединениям
Сварные соединения должны выполняться по технологической карте, где указаны все параметры. Подготовка кромок (разделка, зачистка, обезжиривание) производится строго в соответствии с документацией (чертеж и т.д.). Конструкция сварного соединения и режимы сварки зависят от материала и толщины стенки трубы. Для ответственных технологических трубопроводов применяются подкладные кольца, обеспечивающие лучший провар корня шва, а для нержавеющих сталей обязателен поддув аргона для защиты обратной стороны шва от окисления. Сварные швы должны иметь маркировку с клеймом сварщика.
Контроль качества и испытания
- Все поступившие материалы (трубы, арматура) проходят входной контроль, включающий визуальный осмотр, проверку геометрических размеров и, при необходимости, гидравлические испытания.
- В процессе монтажа выполняется пооперационный контроль сборки и сварки. После сварки все стыки подвергаются визуальному и измерительному контролю (ВИК).
- Для выявления внутренних дефектов применяются неразрушающий контроль: радиографический (рентген), ультразвуковой (УЗК), капиллярный или магнитопорошковый метод.
- Завершающим этапом являются испытания готового трубопровода на прочность и герметичность пробным давлением, превышающим рабочее. Результаты испытаний оформляются актами и протоколами.

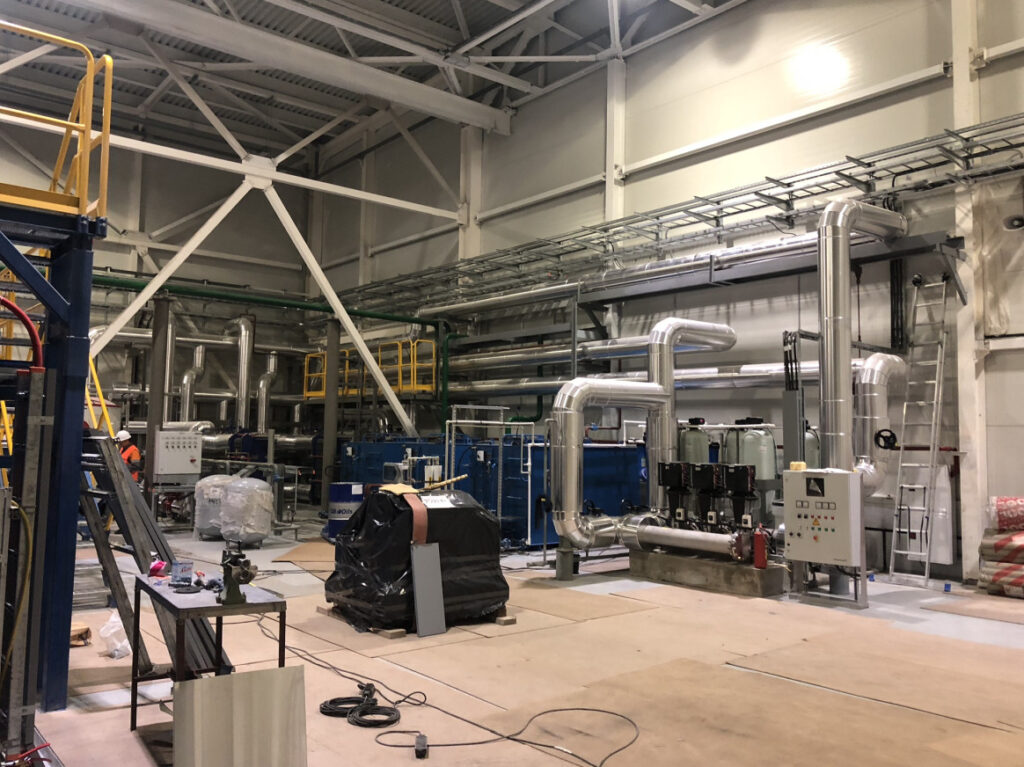

Монтаж технологического оборудования и трубопроводов
Подготовительный этап
Перед началом монтажа ТТ рабочий должен изучить техническую документацию, определить координаты осей и высотные отметки, а также подготовить рабочее место. Со склада получают необходимый инструмент и материалы: трубы, запорно-регулирующую арматуру (ЗРА) и фасонные элементы. При получении ЗРА и труб в обязательном порядке сверяют маркировку с документами и проводят визуальный осмотр для выявления механических повреждений и корродированных участков.
Монтажно-технологическая схема
Схема определяет порядок сборки технологического трубопровода. Для упрощения работ и уменьшения количества сварных швов, выполняемых на высоте или в стесненных условиях, применяется укрупнительная сборка. Отдельные трубы и детали собирают в более крупные блоки на специально подготовленных площадках вблизи места монтажа. Каждый элемент маркируется в соответствии с проектом (номер линии, номер стыка, клеймо сварщика), а для идентификации транспортируемой среды используется опознавательная окраска (например, зеленый — вода, красный — пар, синий — воздух).
Сборка трубопроводных линий
Сборка включает в себя установку опорных конструкций, подъем и закрепление элементов трубопровода. Опоры и подвески монтируются строго по осям и отметкам. Подъем блоков осуществляется кранами или лебедками с использованием траверс, при этом центр тяжести груза должен находиться ниже мест строповки для исключения опрокидывания.
Сварочные работы
Сварка выполняется в строгом соответствии с технологической картой. После сварки каждый стык маркируется и проходит визуальный измерительный контроль (ВИК) для проверки геометрии шва. Для проверки качества швов ответственных трубопроводов в соответствии с рабочей документацией дополнительно применяются неразрушающий, радиографический, ультразвуковой контроль и так далее.
Испытания и пусконаладка
Завершающим этапом являются гидравлические или пневматические испытания на прочность и герметичность. Для этого трубопровод заполняют средой (например, водой или воздухом) и постепенно повышают давление до пробного, превышающего рабочее.
Под пробным давлением система выдерживается определенное время, проводится осмотр сварных и фланцевых соединений для выявления течей и дефектов. После чего давление снижают до атмосферного и устраняют выявленный брак. После успешных испытаний и промывки системы от загрязнений оформляются акты, и ТТ считается готовым к вводу в эксплуатацию.
Крепление технологических трубопроводов
Типы опор и подвесок
Опоры и подвески — ключевые конструктивные элементы, предназначенные для удержания трубопровода в проектном положении, восприятия действующих нагрузок и передачи их на строительные конструкции (стены, колонны, перекрытия). Для обозначения конструктивных типов опор применяются сокращенные наименования. Наиболее распространенные из них включают опоры подвижные приварные (ОПП) и хомутовые (ОПХ), опоры корпусные приварные (КП) и хомутовые (КХ).
Неподвижные и подвижные опоры
По своему назначению опоры делятся на неподвижные и подвижные. Неподвижные жестко фиксируют трубу, препятствуя ее линейным и угловым перемещениям. Подвижные опоры, напротив, обеспечивают проектное положение технологического трубопровода, но при этом допускают его расчетное перемещение относительно опорной конструкции. Это необходимо для компенсации температурных деформаций.
Расчет расстояний между креплениями
Минимальное расстояние от сварочного стыка до опоры или подвески нормируется в зависимости от диаметра трубы:
- для труб диаметром менее 50 мм оно должно составлять не менее 100 мм
- для труб диаметром 50 мм и более — не менее 200 мм
Такое расположение позволяет равномерно распределить нагрузку и снизить риск возникновения трещин в сварных швах. Допускаемые отклонения опорных конструкций от проектного положения строго регламентированы и не должны превышать в плане 5 мм для внутрицеховых и ±10 мм для наружных трубопроводов.
Компенсация температурных расширений
Подвижные опоры играют ключевую роль в компенсации температурных расширений. Для обеспечения расчетного перемещения трубопровода применяются специальные приспособления для их растяжки.
Монтажник ТТ
Профессионалы этого профиля нужны во всех сферах, где есть технологические трубопроводы для транспортировки различных сред. Вакансия открывается при монтаже трубопроводов на разных производствах: от нефтеперерабатывающих заводов до пищевой промышленности.
Специальность подразумевает шесть разрядов: со второго по шестой. Для допуска к работе на объекте МТТ должен пройти соответствующее обучение, медицинский осмотр и ряд дополнительных инструктажей (в том числе по работам на высоте, ПБ и ОТ). Профессия требует не только знаний, но и личных качеств: ответственности, инженерного мышления, аккуратности и хороших навыков работы руками. Каждое правило, в том числе ГОСТ технологических трубопроводов, определяет, насколько безопасной будет последующая эксплуатация всей производственной линии. Выполнение работ требует профессионального подхода. Без внимания специалистов не должна оставаться ни одна деталь рабочего процесса.
