Методы выверки оборудования

Современные промышленные мощности требуют высокой точности при установке и сборке на производственной площадке. Даже незначительные отклонения от проектных координат могут привести к преждевременному износу механизмов, росту вибрационных нагрузок, выходу из строя узлов или аварийным остановкам.

Одним из ключевых этапов перед вводом в эксплуатацию агрегатов и технологических линий является их правильное позиционирование. Этот процесс включает в себя комплекс действий, направленных на точное соблюдение проектных координат, вертикального и горизонтального положения, соосности и правильного сопряжения узлов.

В статье подробно рассмотрим, что такое выверка, какие методы и способы выверки оборудования применяются на практике, а также особенности обеспечения безопасности при проведении таких работ.

Значение и цель выверки оборудования

Главная задача — обеспечить размещение рабочих компонентов в точном соответствии с инженерной документацией, нормативами и допусками. Это позволяет:

• обеспечить стабильную и безопасную работу механизмов
• увеличить срок службы подвижных и неподвижных узлов
• свести к минимуму механические биения и вибрации
• предотвратить ускоренное разрушение элементов
• гарантировать соответствие положения конструктивных элементов техническому заданию

Также корректная установка позволяет добиться согласованной работы различных узлов в составе технологической цепочки.

Процесс настройки положения включает несколько этапов:

• Подготовка: проверка состояния фундамента, контроль базовых отметок, нанесение реперов, изучение монтажной документации, подготовка опорных элементов, подкладок, подливок
• Монтаж: предварительное позиционирование по осям и высоте с использованием нивелиров, теодолитов, лазерных уровней

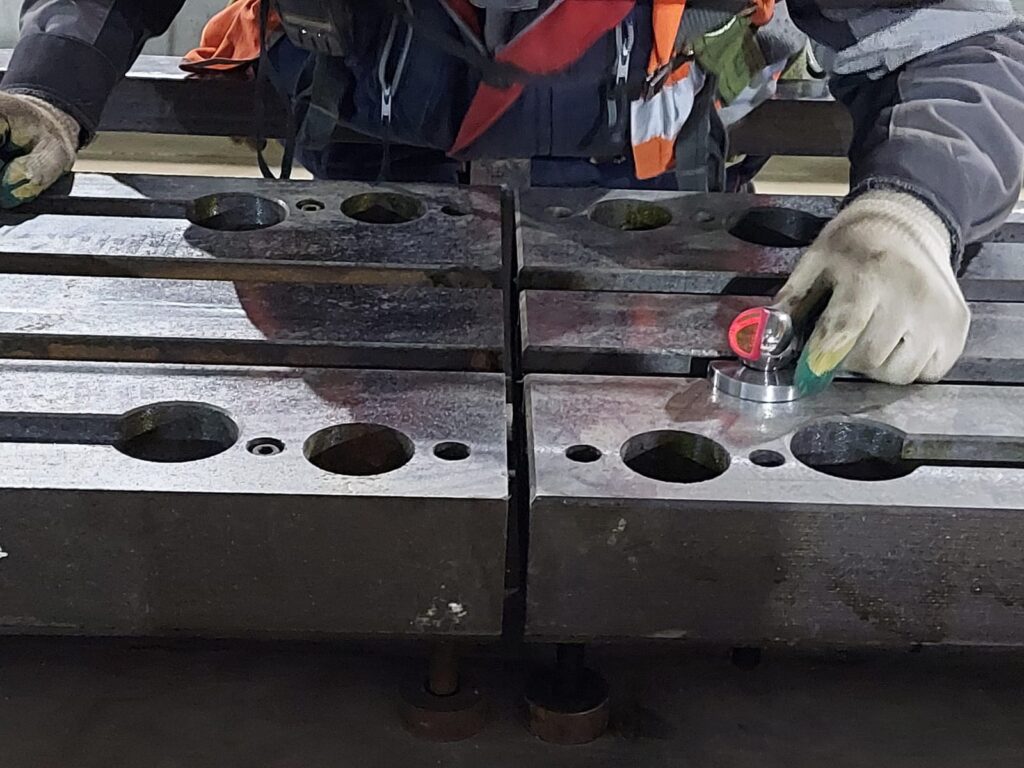

• Точная настройка: контроль вертикальности, горизонтальности, соосности вращающихся частей, устранение отклонений при помощи регулировочных элементов
• Фиксация: закрепление агрегатов анкерными болтами, заливка опор цементными или эпоксидными составами, повторная проверка
• Заключительный контроль: итоговая проверка соответствия проекту, оформление документации, подготовка к пуску

Нарушение технологии на этапе выверки приводит к значительным затратам в будущем. Наиболее распространенные ошибки:

• неправильная установка базовых отметок
• использование неисправных или неподходящих приборов
• пренебрежение этапом повторного контроля после подливки
• монтаж без учета температурных и вибрационных деформаций
• недостаточная фиксация агрегатов
• закрепление оборудования до завершения полной выверки

Избежать подобных ошибок помогает разработка и строгое соблюдение ППР.

Основные методы выверки оборудования

В зависимости от типа конструкции, условий эксплуатации и требований по точности, применяются различные способы установки. Ниже приведены наиболее распространенные и эффективные методы.

1. Геометрические методы

Наиболее традиционный способ, основанный на визуальных измерениях и работе с измерительными инструментами. Используются:

• нивелиры
• теодолиты
• мерительные ленты и штангенциркули
• уровни
• металлические линейки

Такие методы применимы при установке станков, направляющих, рольгангов, где важно соблюдение геометрии и прямолинейности. При надлежащей квалификации специалиста точность может достигать 0,1 мм.

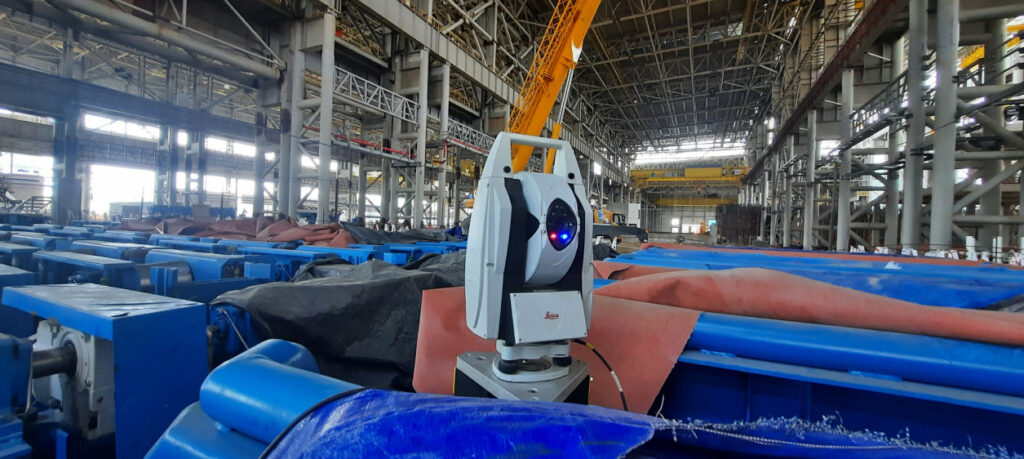

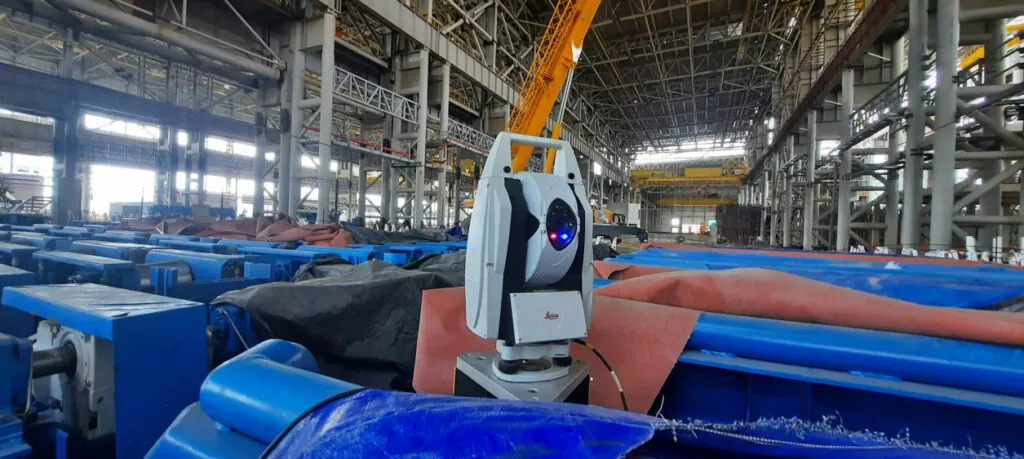

2. Лазерные технологии

С развитием цифровых систем все чаще применяются устройства, генерирующие лазерный луч. Это могут быть лазерные уровни, сканеры, трекеры. Они позволяют:

• отслеживать координаты в реальном времени
• визуализировать отклонения на мониторе
• автоматически строить 3D-модель положения объектов
• достигать точности до 0,01 мм
• уменьшать зависимость от человеческого фактора

Особенно востребованы лазерные приборы при работе с прокатными станами, линиями розлива, упаковки и другими автоматизированными комплексами.

3. Системы для центровки вращающихся частей

Соосность валов, соединений и подшипников — важнейший параметр для двигателей, насосов, вентиляторов. Нарушение выравнивания приводит к вибрации, повышенному износу и утечкам смазки. Используются:

• индикаторы часового типа
• шаблоны и калибры
• лазерные центровочные системы

Применяются методы «обратной стрелки», симметричной разметки и современные автоматические способы с цифровым контролем.

4. Оптические и электронные системы

Если объект установки имеет значительные габариты или находится на удалении от базовых отметок, применяют оптические визиры, дальномеры, электронные тахеометры. Эти приборы:

• работают на больших расстояниях (до сотен метров)
• обеспечивают точность в пределах 1–2 мм
• позволяют вести документацию в цифровом виде

Безопасность при проведении работ

Мероприятия по установке промышленных систем сопряжены с рисками. Поэтому необходимо строго соблюдать нормы охраны труда и промышленной безопасности:

• все сотрудники обязаны проходить инструктаж и иметь необходимую квалификацию
• использовать защитные средства: каски, ботинки, очки, перчатки
• проверять исправность инструмента и приборов до начала работ
• избегать прямого контакта с лазерным лучом
• использовать сертифицированные грузоподъемные механизмы и стропы

Работы должны вестись по утвержденному проекту производства работ (ППР), с соблюдением норм СНиП, ГОСТ и других отраслевых регламентов.

Заключение

Корректная выверка оборудования — это основа его надежной и безопасной работы. Применяя современные методы и способы выверки оборудования, можно добиться идеального соответствия проекту, минимизировать эксплуатационные риски и сократить затраты на обслуживание.

На практике часто применяются: лазерная выверка, геометрические методы, центровка валов и электронные технологии, позволяющие обеспечивать точность и скорость на всех этапах монтажа. Профессиональный подход гарантирует успешную эксплуатацию агрегатов в течение всего срока службы.
