Появление гидравлических прессов перевернуло мир производства: в конце XVIII века изобретение запатентовал английский предприниматель Джозеф Брама. Оборудование использовалось для прессования тюков сена и выжимки масла. Современный пресс — незаменимый промышленный механизм. Рассказываем про устройство, виды и монтаж гидравлических прессов.
Гидравлический пресс: что это и где используется
Чтобы понять принцип работы гидравлического пресса, нужно вспомнить закон Паскаля: давление, создаваемое в жидкости, передается одинаково во все стороны. Два разных по диаметру цилиндра внутри пресса соединены между собой. Когда небольшое усилие прикладывается к маленькому поршню, жидкость передает это давление к большому. Принцип работы позволяет поделить усилие пропорционально разнице в площадях поршней, благодаря чему сила на выходе возрастает. Промышленный пресс развивает огромное усилие, измеряемое в таких величинах, как тонна и килоньютон.

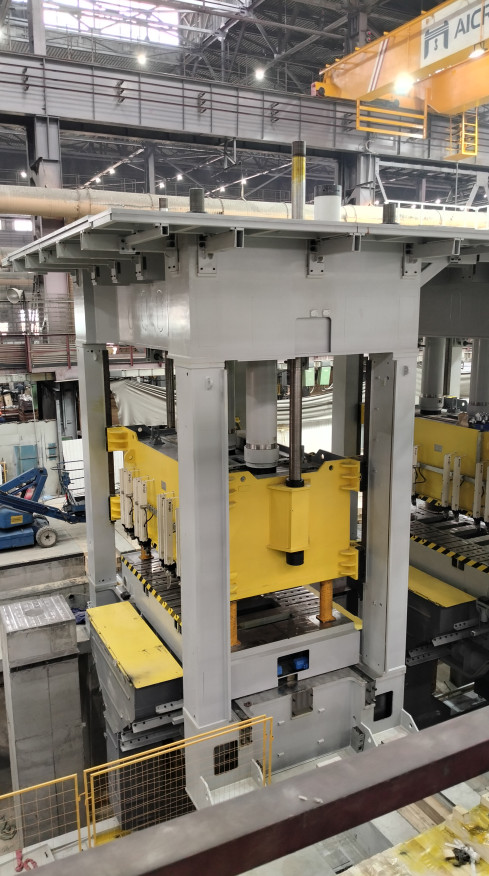

Как пресс обрабатывает материалы
Благодаря своему принципу работы гидравлический пресс может двигаться медленно и плавно, но при этом создавать огромное усилие прессования на всем протяжении рабочего хода. Это позволяет равномерно выполнять сжатие, гнуть или формовать материал без рывков.
Основные сферы применения гидравлических прессов
- Металлообработка: резка, гибка, правка, обработка материалов и труб.
- Пищевая промышленность: оптимизация операций, например, формовки. С помощью прессов также производится отжим соков, получение масел из орехов и семян.
- Строительство и строительное производство: испытания на прочность некоторых материалов, например, бетона и кирпича. Также с помощью оборудования формируют бетонные плиты.
- Переработка отходов: уплотнение мусора, металлолома и вторсырья.
Прессы применяются также в других сферах, где нужна обработка металла, пластмассы, резины и других материалов, прессование, обработка твердых материалов (например, алмазов, керамики и других высокопрочных заготовок). Мебельный бизнес использует прессы для выполнения операций по склеиванию, ламинированию и формовке древесных материалов.

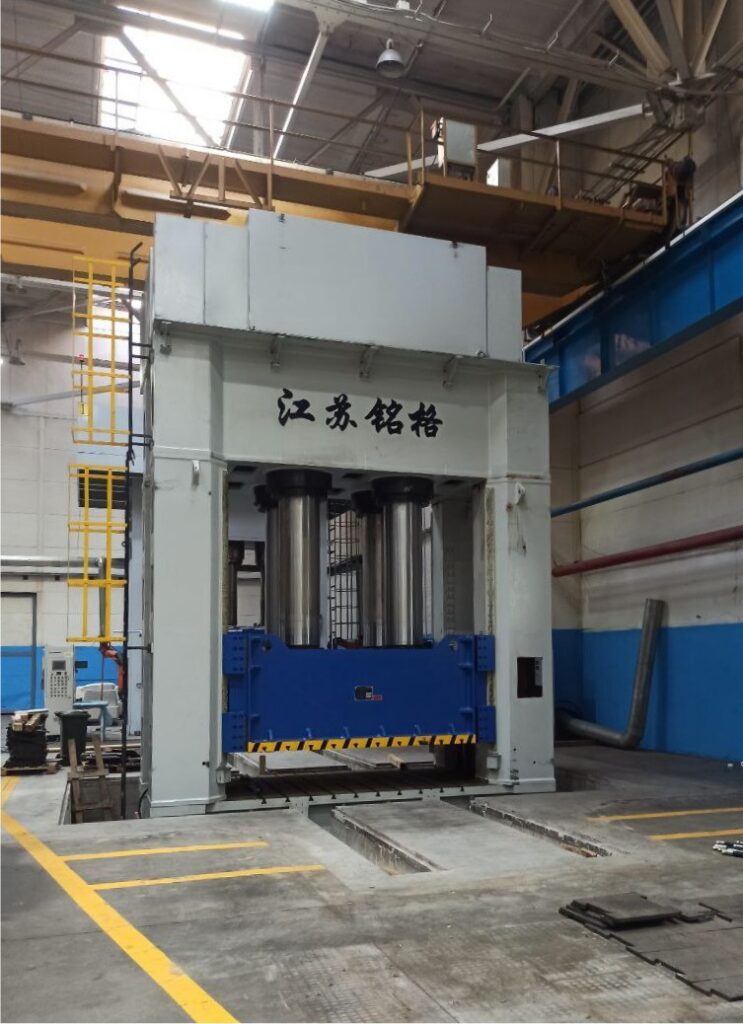

Устройство гидравлического пресса
Рассмотрим некоторые элементы:
| Компонент | Функционал |
| Станина | Основа, которая обеспечивает стабильность оборудования: на нее приходится вся рабочая нагрузка пресса и возникающее напряжение. Может быть сварной или цельнолитой |
| Рабочий стол | Место, где размещается заготовка. Стол может быть подвижным или статичным, с возможностью регулировки высоты |
| Гидравлическая система | Включает рабочий цилиндр, в котором размещен большой поршень, вспомогательные и возвратные цилиндры. Также в систему входят насос, реле, фильтры, распределители, которые регулируют подачу жидкости в цилиндр, бак для рабочей жидкости |
| Система управления | На панели управления расположены: выключатель, кнопка пуска, регулятор давления. Современные модели имеют автоматический режим работы, числовое программное управление (ЧПУ) и сенсорные экраны, позволяющие гибко управлять параметрами |
Виды гидравлических прессов
Прессы классифицируют по разным признакам. Например, по функционалу:
- Универсальные — предназначенные для широкого спектра операций: штамповки, гибки, правки, запрессовки. Универсальный пресс может использоваться в ремонтных мастерских, мелкосерийном производстве.
- Специализированные — разработанные для выполнения конкретных технологических задач. Например, штамповочные применяют для обработки металла в двух режимах — горячий (с предварительным нагревом заготовки) и холодный (без нагрева).
По конструктивному исполнению пресс условно можно отнести к одному из типов.
| Тип | Особенности | Сфера применения |
| Вертикальный | Усилие прилагается сверху вниз, прессы универсальные | Машиностроение, переработка отходов, формовка |
| Горизонтальный | Усилие горизонтальное, высокая производительность, возможна работа с длинными заготовками | Металлургия, производство труб, балок, профилей |
| Наклонный | Усилие прилагается под углом, позволяет обрабатывать заготовки в нестандартном положении | Специализированные производства, обработка крупногабаритных или нестандартных деталей |
| С-образный (консольный) | Открытая рама, свободный доступ к рабочей зоне, есть ограничения по жесткости и нагрузке | Ремонтные мастерские, слесарные работы, монтаж |
| Н-образный | Массивная рама, высокая жесткость, выдерживает большие нагрузки, крупногабаритные | Тяжелая штамповка, обработка массивных деталей |
| Колонный | Точность, устойчивость, равномерное распределение усилия | Штамповка сложных деталей |
Также пресс может быть:
- Настольный. Малый по габаритам, он часто оснащается ручной насосной станцией, мобилен, прост в эксплуатации. Используется в лабораторных задачах, ремонте, сборке мелких узлов.
- Напольный. Это стационарные прессы высокой мощности, часто используются для работы с крупными заготовками. Сфера их использования: автосервисы, металлообработка, тяжелая промышленность
По принципу создания давления в системе пресс может быть электрогидравлический и пневмогидравлический. Если вы решили купить оборудование, важно основывать выбор на конкретных задачах производства.
Преимущества и особенности применения гидравлических прессов
Гидравлические прессы выбирают там, где важен контроль процесса, возможность удерживать усилие и безопасность при перегрузках. Если производство требует универсальности — с помощью одного оборудования могут выполняться десятки различных операций.
При этом важно учитывать, что гидропресс обычно работает медленнее механических прессов. Для высокоскоростной штамповки мелких деталей в больших объемах чаще используют кривошипные прессы. Но там, где нужна сила, точность и возможность адаптации под разные задачи, гидравлика остается вне конкуренции.
Монтаж и такелаж прессов
Монтаж прессового оборудования — сложная инженерная задача, особенно когда речь идет о крупногабаритных машинах. Такой вид гидравлических прессов, как правило, поставляется в разобранном виде, и их сборку нужно проводить на месте установки.
Технология монтажа напрямую зависит от конструкции оборудования. Моноблочные прессы приходят в состоянии высокой заводской готовности, но требуют сложной операции по переводу из транспортного в рабочее положение. Сложносоставные агрегаты, состоящие из множества узлов, нуждаются в крупноузловой сборке и последующей обвязке и наладке. Ключевое требование на этом этапе — точное соблюдение проектных решений.
Для реализации таких проектов необходим квалифицированный персонал и современное грузоподъемное оборудование. Ключевое требование — относиться к каждому этапу работ с максимальным вниманием. В частности, для сборки прессов в стесненных условиях цехов или при работе с особо тяжелыми узлами применяются гидравлические портальные системы. При перемещении элементов оборудования по промышленной площадке могут использоваться самоходные модульные платформы, такелажные тележки и системы надвижки. Завершающий и критически важный этап — выверка узлов на фундаменте, от которой напрямую зависит корректная работа и срок службы всего агрегата.
